بررسی تفاوت قلاویز دستی و ماشینی
احتمالا شما هم وقتی که برای اولین بار نام قلاویز ماشینی را شنیده اید این سوال در ذهنتان به وجود آمده که تفاوت آن با قلاویز دستی چیست؟ در این قسمت قصد داریم تا با پاسخ به این سوال، درباره قلاویزها بیشتر بدانیم. در واقع قلاویزهای ماشینی مدل تکامل یافته قلاویزهای دستی یا همان قلاویز های سهتایی هستند که امروزه کاربرد بیشتری پیدا کرده اند. اگر با قلاویزهای دستی کار کرده باشید حتما میدانید که برای قلاویز کردن یک سوراخ به سه مرحله قلاویز زدن نیاز است.
این سه قلاویز که به نام های پیش رو، میان رو و پس رو معروف هستند طی سه مرحله رزوه مورد نظر را ایجاد می کنند. به این صورت که ابتدا با استفاده از قلاویز پیش رو، مقدار کمی براده برداری انجام میشود و شکل اولیه رزوهها ایجاد میشود. در مرحلهی بعد، قلاویز میان رو مقدار بیشتری براده برداری می کند و تا حدودی رزوهها را شکل میدهد. در مرحله آخر هم با استفاده از قلاویز پس رو، براده برداری نهایی انجام شده و سوراخ مورد نظر آمادهی بستن پیچ است.
اما در قلاویزهای ماشینی یا همان قلاویزهای تکی، به دلیل ساختاری که دارند دیگر نیازی نیست تا در چند مرحله رزوه مورد نظر را ایجاد کنید. به کمک این نوع از قلاویزها تنها در یک مرحله عمل قلاویز کاری انجام می گیرد. در واقع دلیل نام گذاری آنها با عنوان ماشینی همین موضوع است چرا که به راحتی می توانید آن را بر روی دستگاههای مختلف مانند دریل و دستگاه تراش ببندید و سوراخ مورد نظر را قلاویز کنید.
مهمترین ویژگی قلاویزهای ماشینی که آنها را از نوع دستی آن متمایز میسازد، بالا بردن سرعت است چرا که دیگر نیازی به تعویض قلاویز در سه مرحله نخواهید داشت. این موضوع برای افرادی که نیاز به قلاویز کردن تیراژ بالایی از قطعات را دارند بسیار مهم است.
قلاویز چیست؟
قلاویز ماشینی : قلاویزها میله مخصوص فلزی کنده کاری و یا تراش داده شده و سخت شده هستند که برای برش شیارهای داخلی استفاده می شوند. آنها کاملاً شبیه پیچ های کوتاه هستند اما از جنس استیل حرارت دیده و سخت شده برای ایجاد لبه های برنده ساخته شده اند. قسمت بالای قلاویزها معمولاً برای سهولت در چرخش با آچار مربعی شکل است. معمولاً آنها در ست های سه تایی قرار می گیرند. با این حال در سایزهای B.A. قلاویز نوع دوم حذف شده است.

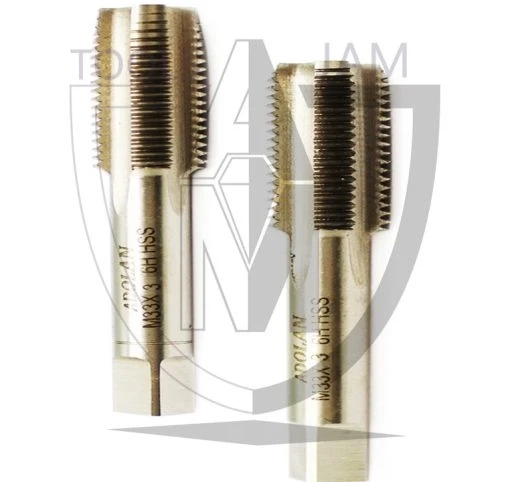

قلاویز ماشینی چیست؟
قلاویز های ماشینی در هر ابعاد و اندازه ای بر خلاف قلاویز های دستی به صورت تکی ساخته می شوند و در یک رفت و برگشت عملیات تکمیل رزوه را بر روی سوراخ انجام می دهند.
انواع قلاویز ماشینی
قلاویز ماشینی فرمینگ،قلاویز کبالت فرمینگ،قلاویز فرمینگ المان،قلاویز فرمینگ،قلاویز میلیمتر فرمینگ،قلاویز دستی فرمینگ،قلاویز میلیمتر فرمینگ، قلاویز روکش دار فرمینگ،قلاویز فرمینگ طلایی،قلاویز فرمینگ مشکی،قلاویز فرمینگ کبالت ،قلاویز فرمینگ
کاربرد قلاویز ماشینی
قلاویز ماشینی فرمینگ ( قلاویز ماشینی باکالیت )این نوع از قلاویزها برای ماشین کاری بر روی مواد هادی ودارای قابلیت فرم پذیری طراحی شده اند که معمولا با نام قلاویز باکالیت (فرم دهنده های سرد، قلاویز نورد) و یا قلاویزهای بدون شیار نیز شناخته میشوند. در این نوع از قلاویزها هیچگونه لبه برنده ای وجود ندارد و ظاهری شبیه به پیچ دارند. بواسطه فرم خاص طراحی شده برای نورد ،با لبه های گرد و طول روزه کوتاه میتوان آنها را در حفره های دارای خروجی و بدون خروجی نیزمورد استفاده قرارداد.
مقایسه قلاویز دستی و ماشینی
در واقع قلاویزهای ماشینی مدل تکامل یافته قلاویزهای دستی یا همان قلاویز های سهتایی هستند که امروزه کاربرد بیشتری پیدا کرده اند. اگر با قلاویزهای دستی کار کرده باشید حتما میدانید که برای قلاویز کردن یک سوراخ به سه مرحله قلاویز زدن نیاز است. در قلاویزهای ماشینی یا همان قلاویزهای تکی، به دلیل ساختاری که دارند دیگر نیازی نیست تا در چند مرحله رزوه مورد نظر را ایجاد کنید. به کمک این نوع از قلاویزها تنها در یک مرحله عمل قلاویز کاری انجام می گیرد. در واقع دلیل نام گذاری آنها با عنوان ماشینی همین موضوع است چرا که به راحتی می توانید آن را بر روی دستگاههای مختلف مانند دریل و دستگاه تراش ببندید و سوراخ مورد نظر را قلاویز کنید.
مهمترین ویژگی قلاویزهای ماشینی که آنها را از نوع دستی آن متمایز میسازد، بالا بردن سرعت است چرا که دیگر نیازی به تعویض قلاویز در سه مرحله نخواهید داشت. این موضوع برای افرادی که نیاز به قلاویز کردن تیراژ بالایی از قطعات را دارند بسیار مهم است.
انواع قلاویزها
· قلاویز مخروطی
اینها معمولاً برای شروع یک شیار مورد استفاده قرار می گیرند و معمولاً از قسمت پایین تا بالا به سمت شیارششم از بالا پیش می رود. قطر ایجاد شده آن برابر است با قطر هسته شیار. قلاویز مخروطی شیار کاملی را از درون سوراخ ایجاد می کند. اینها برای تعمیق شیارهای بریده شده توسط قلاویزهای ضربدری در “سوراخ های کور” (سوراخ های عمیق و بدون انتهای مجازی) استفاده می شوند. زاویه کاهش در این قلاویزها کاملاً شبیه به قلاویزهای مخروطی است، اما فقط برای شش شیار اول.
· قلاویز برقی
بر خلاف انواع فوق، قلاویزهای برقی مخروطی نیستند و فقط برای تولید انتهای تمیز و مرتب به انتهای سوراخ های کور یا انتهای سوراخ های بسیار عمیق مورد استفاده قرار می گیرند.
قلاویزهای دیگری نیز در صنعت استفاده زیادی دارند که عبارتند از:
· قلاویزهای ماشینی
این نوع قلاویزها دارای سری دوتایی و یا تکی است و برای بستن به ماشین تراش یا ماشین مته مورد استفاده قرار میگیرند. دنباله قلاویزهای ماشینی بشکل استوانه بلند ساخته شده و در انتهای آنها چهار گوش و یا دو طرف آن دارای زبانه است.
· قلاویزهای مخصوص مهره تراش
قلاویزهای مخصوص مهره تراش بشکل تکی ساخته و برای تراش پیچهای داخلی کوتاه که سوراخ آنها راه بدر است، استفاده میشوند که در یک مرحله عمل پیچ تراشی تکمیل میگردد.
· قلاویزهای چپ تراش
گاهی نیاز است پیچ و مهره، چپ گرد ساخته شود. اگر این نوع پیچ مهره بوسیله حدیده و قلاویز ساخته شوند، باید از حدیده چپ گرد استفاده گردد که دندانهها و اندازه پیچ در هر دو یکی است و اختلاف آنها در جهت شروع پیچش میباشد. اما اولی به سمت راست و دومی به سمت چپ در گردش است تا مهره محکم شود.
با قلاویز ماشینی بیشتر آشنا شوید
قلاویز برای دنده کردن داخل استوانهها (مهره) بکار میرود در حالیکه حدیده سطوح بیرونی استوانه را دنده میکند. فرایند تراشیدن با قلاویز، را قلاویزکاری و فرایند تراشیدن دندههای پیچ با حدیده را رزوهتراشی یا پیچتراشی میگویند. حدیدهٔ دو پارچهٔ قابل تنظیم از دو نیمهٔ جدا از هم ساخته شدهاست که معمولاً در حدیدهگیر که شامل کلگی و راهنماست جای میگیرد.
به هنگام رزوهتراشی و قلاویزکاری باید نکات زیر را بکار بست:
۱- در هر دور که ابزار بهطرف راست میچرخد نیم دور آن را بطرف چپ بگردانید تا برادههای جدا شده از بین لبههای برنده آزاد گردد.
