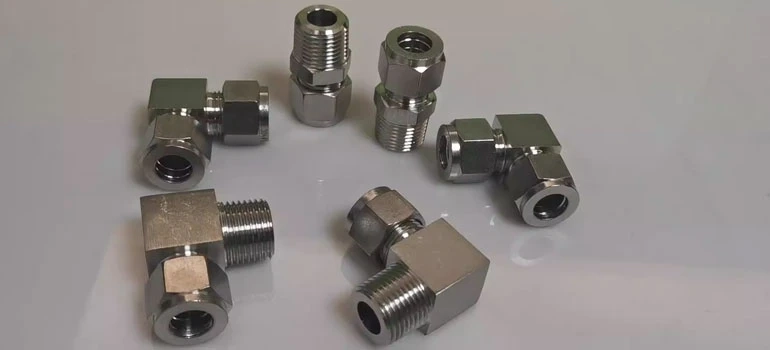

Los accesorios hidráulicos de acero inoxidable son fundamentales para la seguridad y el rendimiento de un sistema hidráulico. Para prevenir fugas, fallas tempranas y riesgos, es necesario conocer las clasificaciones de presiones y los estándares internacionales que aplican para su diseño y fabricación.
Clasificaciones de presión
La presión máxima que pueden soportar los racores hidráulicos depende del tipo de conexión, del diámetro, del espesor, del material y de la norma aplicada.
Rangos de presión más comunes:
- Baja presión: hasta 100 bar
- Presión media: 100 – 350 bar
- Alta presión: 350 – 700 bar
- Ultra alta presión: superior a 700 bar
Estándares internacionales principales
ISO – Norma internacional
- ISO 8434 – Racores metálicos para sistemas hidráulicos
- ISO 8434-1 – Cono de 24° (DIN)
- ISO 8434-2 – Cono de 37° (JIC)
- ISO 8434-3 – ORFS (O-Ring Face Seal)
SAE – Estándares americanos
- SAE J514 – Racores JIC de 37°
- SAE J1453 – Racores ORFS
- SAE J1926 – Conexiones rectas con O-ring
DIN – Estándares europeos
- DIN 2353 – Racores métricos de 24°
- DIN EN ISO 8434-1 – Versión internacional de DIN
BSP y NPT
- BSPP / BSPT – Roscas británicas
- NPT (ASME B1.20.1) – Rosca cónica americana
Materiales de acero inoxidable utilizados
- Acero inoxidable 304 / 304L – Sistemas hidráulicos estándar
- Acero inoxidable 316 / 316L – Alta resistencia a corrosión y presión
- Acero dúplex S31803 / S32205 – Ideal para alta presión y ambientes severos
Factores que influyen en la presión admisible
- Instalación y torque correctos
- Así es el diseño del conector
- Tipo de sellado (metal-metal o con junta tórica)
- Temperatura de operación
- Compatibilidad con el fluido hidráulico
Conclusión
Seleccionar racores hidráulicos de acero inoxidable conforme a estándares ISO, SAE, DIN, BSP o ASME, y respetar sus clasificaciones de presión, garantiza un sistema hidráulico seguro, eficiente y duradero. Una elección correcta reduce el mantenimiento, evita fugas y mejora la vida útil del sistema.
